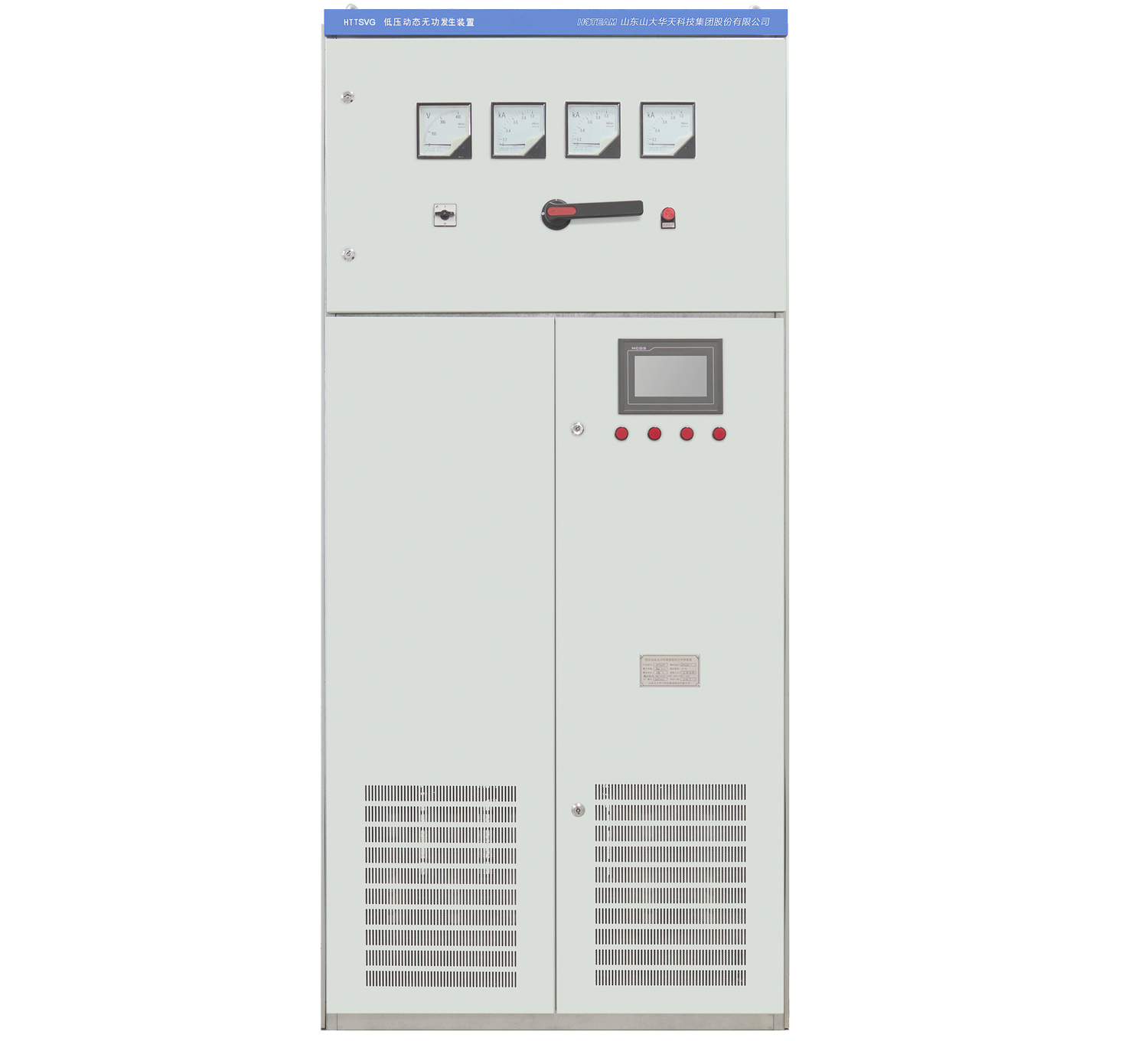

產品介紹
華天低壓動態無功發生裝置HTTSVG是由晶閘管投切電容器TSC和靜止無功發生器SVG有機組合的可快速、連續光滑調節電力系統無功功率的裝置，解決了傳統無功補償分級補償及SVG成本高的問題，投切無涌流、響應速度快；是電力、通信、金融、石油、冶金等行業理想的低壓動態無功補償設備。
工作原理
該裝置通過SVG來代替普通補償裝置最小步長容量的支路，由于無功發生器SVG部分可連續輸出，配合晶閘管投切電容器TSC后就能消除原有的輸出臺階誤差(分級補償),達到整機容量快速連續輸出的目的。此裝置不但補償速度快，成本低，而且連續輸出無功，避免了純TSC投切有級差造成的無功電能的累積，因此在本機容量足夠的情況下可實現全程功率因數為1的效果。
由動態無功補償控制器作為主控制器檢測系統所需的無功功率(采用DSP進行四象限無功計算),指令下發給TSC支路快速投切電容器，同時也下發給SVG支路，SVG控制器按接收到的無功指令控制自身逆變器產生所需的無功功率，TSC支路實現大容量的粗調，SVG支路實現小容量的細調。

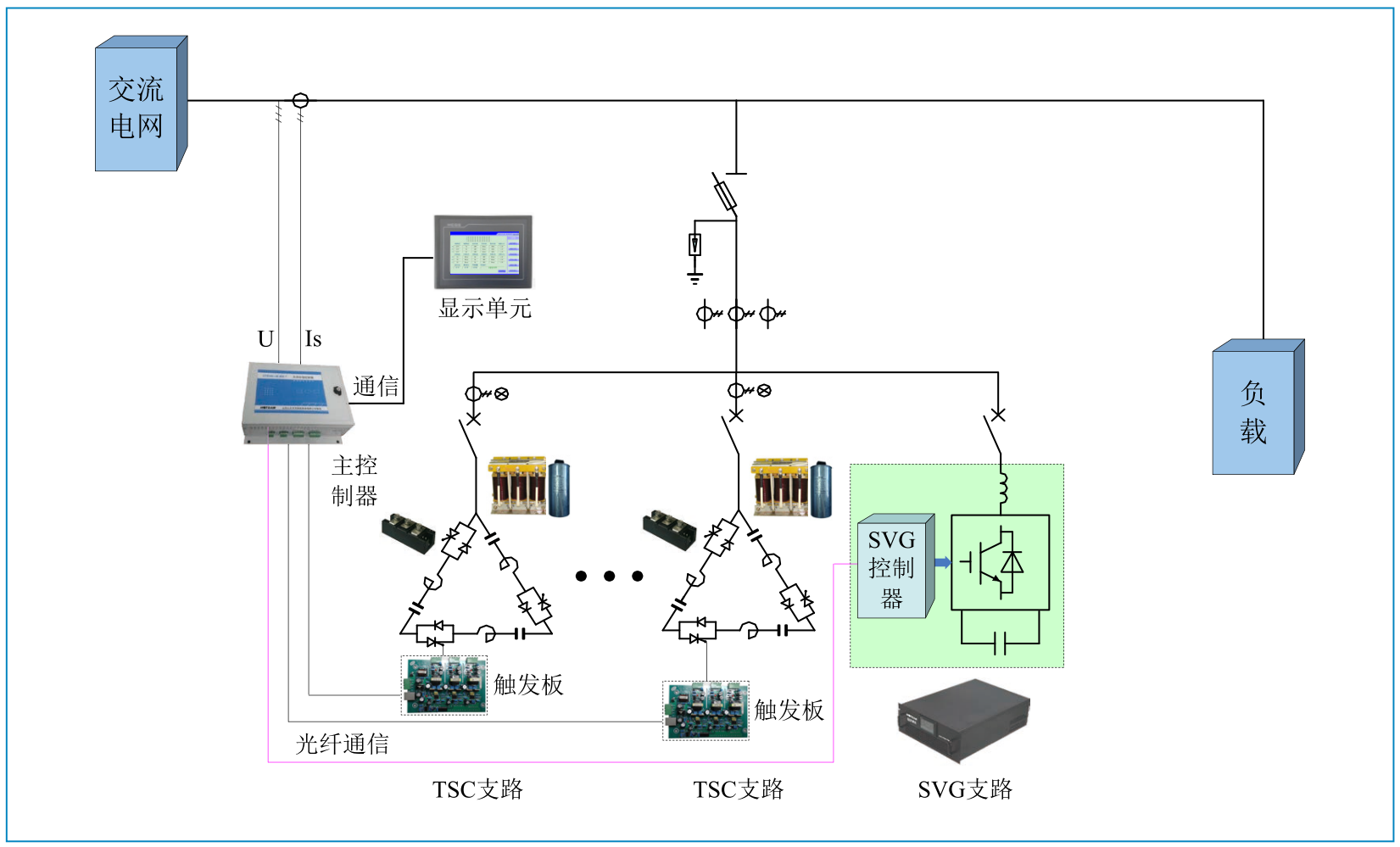

HTTSVG低壓動態無功發生裝置系統工作原理圖
性能特點
· 輸出無功功率可在整機容量范圍內連續調節；
· 功率因數可全程為1(總補償容量足夠的情況下);
· SVG無功發生器支路可以雙向輸出無功功率；
· SVG無功發生器支路剩余容量可以開啟有源濾波；
· TSC投切電容器采用無暫態投切技術，投入時無涌流；
· SVG無功發生器采用逆變雙重化技術，可以減少紋波電流；
· 動態響應時間為≤20ms;
· 光纖驅動+光電隔離觸發技術，安全、可靠、抗干擾能力強；
· 嚴格熱設計，確保系統運行安全可靠；
· 多重軟、硬件抗干擾措施，抗干擾能力強，工作可靠；
· 自動檢測系統電壓、電流、有功、無功和補償前后功率因數；
· 具有RS485接口，標準MODBUS通訊協議，計算機遠程監控。

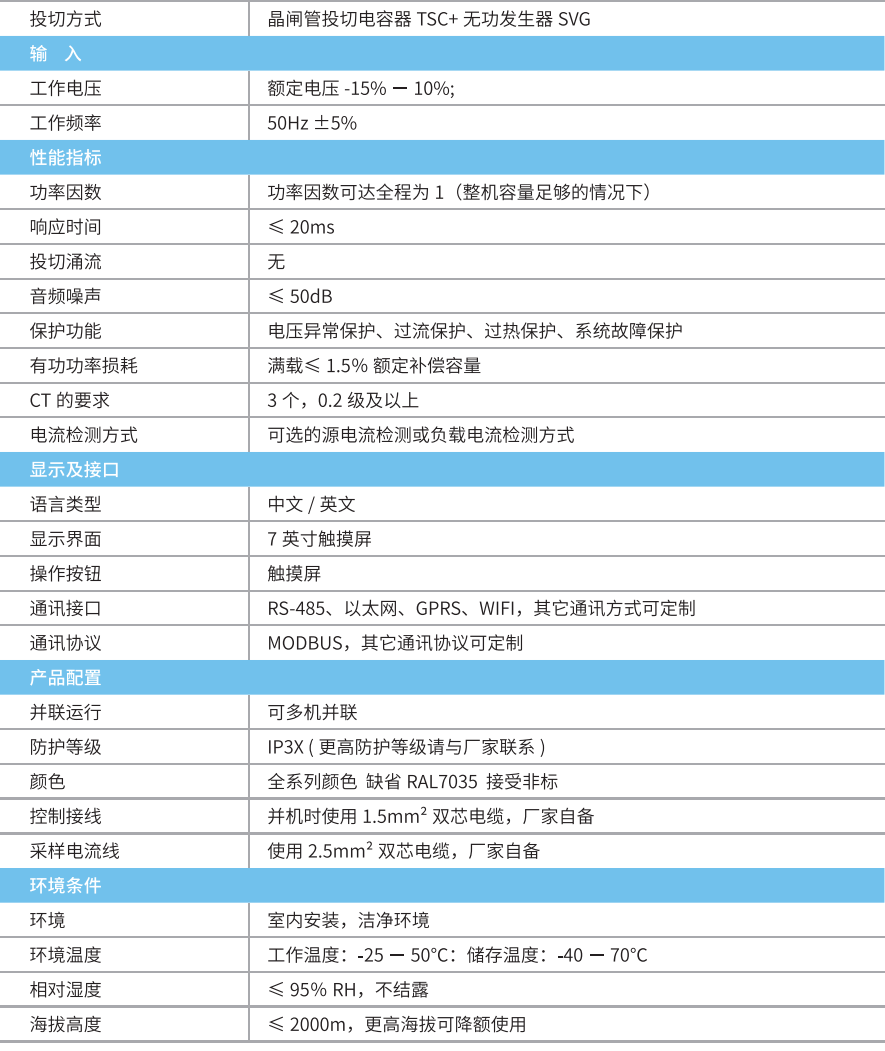

技術參數
