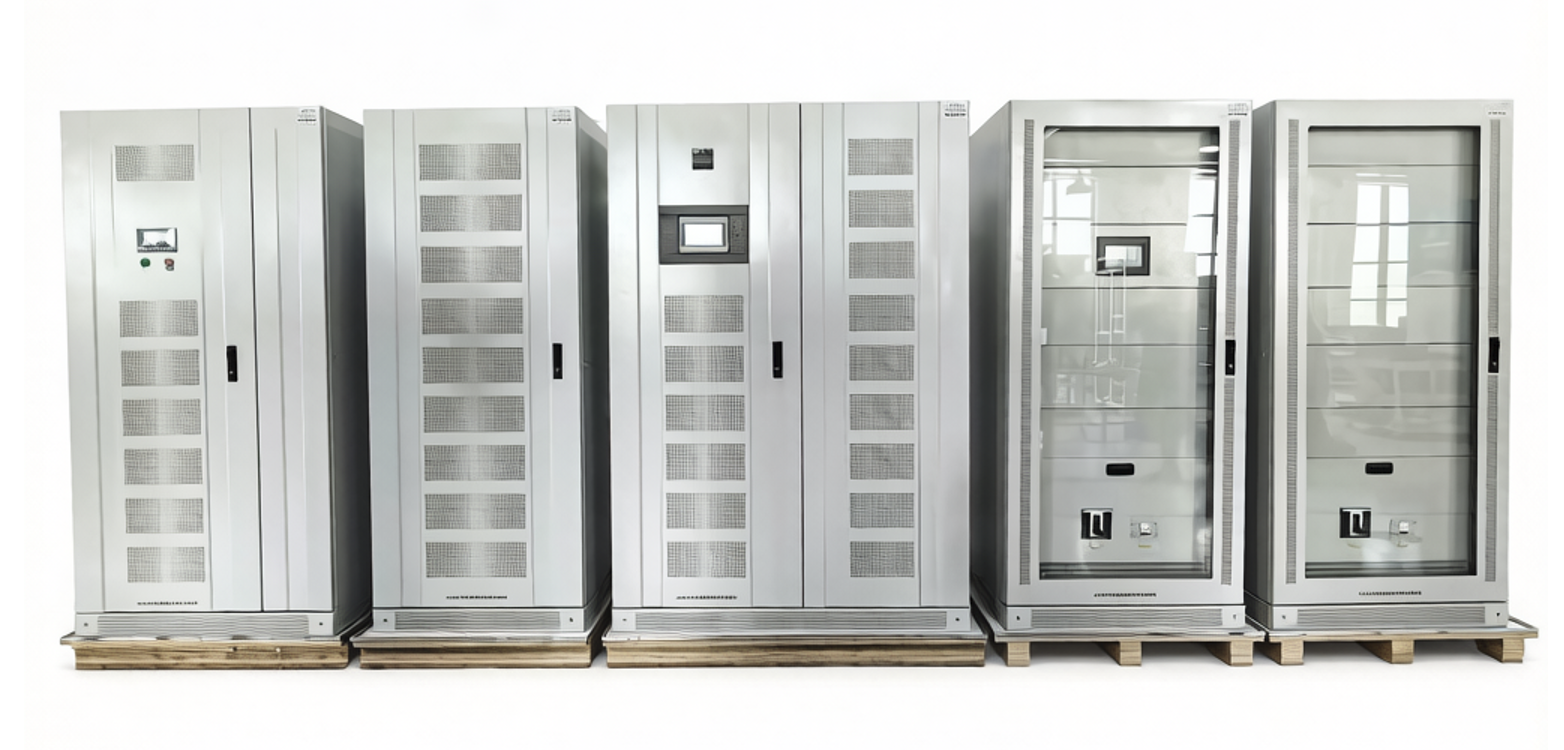

·產品簡介
EUH新一代工業多功能應急供電系統是山大華天針對工業場所的供電需求以及多年EPS產品設計經驗積累基礎上推出的新一代產品。產品考慮了工業現場設備對供電的需求，同時為用戶提供一站式供電解決方案，避免多個電源配置帶來的使用、維護的問題。通過系統的設計，在統一直流母線基礎上，通過靈活的模塊配置，實現電機的應急驅動、DCS的不間斷供電、直流設備的供電、能饋負載的能量主動回饋等功能，并可以根據客戶的需求靈活的接入各種工業現場需要應急供電的設備（小功率設備可以直接掛接）。為適應新能源的需求，系統也可以介入太光伏發電及鋰電池，通過EMS系統的控制實現能源的最佳利用。
該產品廣泛適用于冶煉、化工等對供電要求高、供電需求多樣的場合。可以解決諸如晃電、短時中斷、較長時間中斷、能量回饋等多種現場用電需求及供電特殊工況。介入新能源后，可實現削峰填谷，補充峰值功率需求等。系統同時也可以接受DCS系統發出的指令，進行電機的控制。
·工作原理
如下圖所示：系統內構建有普通交流母線、旁路交流母線、主輸入交流母線、直流母線、輸出交流母線、輸出直流母線（多種電壓）、內部供電總線、內部通訊總線組成。
1. 普通負載：已通過斷路器與普通交流母線連接，市電掉電后停止工作。
2. 需要抗晃電且市電異常后仍需工作的變頻驅動設備：
市電正常：市電通過變頻器給電機供電；
市電異常（晃電）：直流母線支撐，變頻器正常工作，電機正常運行；
市電異常（中斷）：電池給變頻器供電，電機繼續運行。
3. 需要抗晃電且市電異常后仍需工作的普通電機：
1） 后備模式
市電正常：市電通過STS給負載供電；
市電異常（晃電）：STS瞬間（最快3ms）內切換至逆變供電；
市電異常（中斷）：電池通過逆變器給負載供電；
2） 在線模式
市電正常：市電逆變器給負載供電；
市電異常（晃電）：直流母線支撐，設備正產工作；
市電異常（中斷）：電池通過逆變器給負載供電。
4. 允許短時中斷的設備：
市電正常：市電通過接觸器給負載供電；
市電異常（中斷）：電池通過逆變器給負載供電。
5. 直流設備（220/110/48）：
市電正常：市電通過直流模塊供電；
市電異常（晃電）：直流母線支撐；
市電異常（中斷）：電池通過DCDC供電。
6. 帶能饋狀態的設備：
市電正常能饋：能量通過DC/AC反饋電網；
市電異常時能饋：能量直接反饋至直流母線。
· 設計選型
EUH-*K/直流母線電壓/能饋功率，其中k為電源輸出的總功率。
華天EUH根據直流母線電壓的不同分為三大類：DC220、DC540、DC750。
可以根據現場設備的參數選取。
1. 小功率（30k及以下），可選擇DC220的EUH產品。
2. 30k-400k，可選擇DC540產品。
3. 400k以上或者有光伏接入的系統，選擇DC750產品。
