01-產品概述

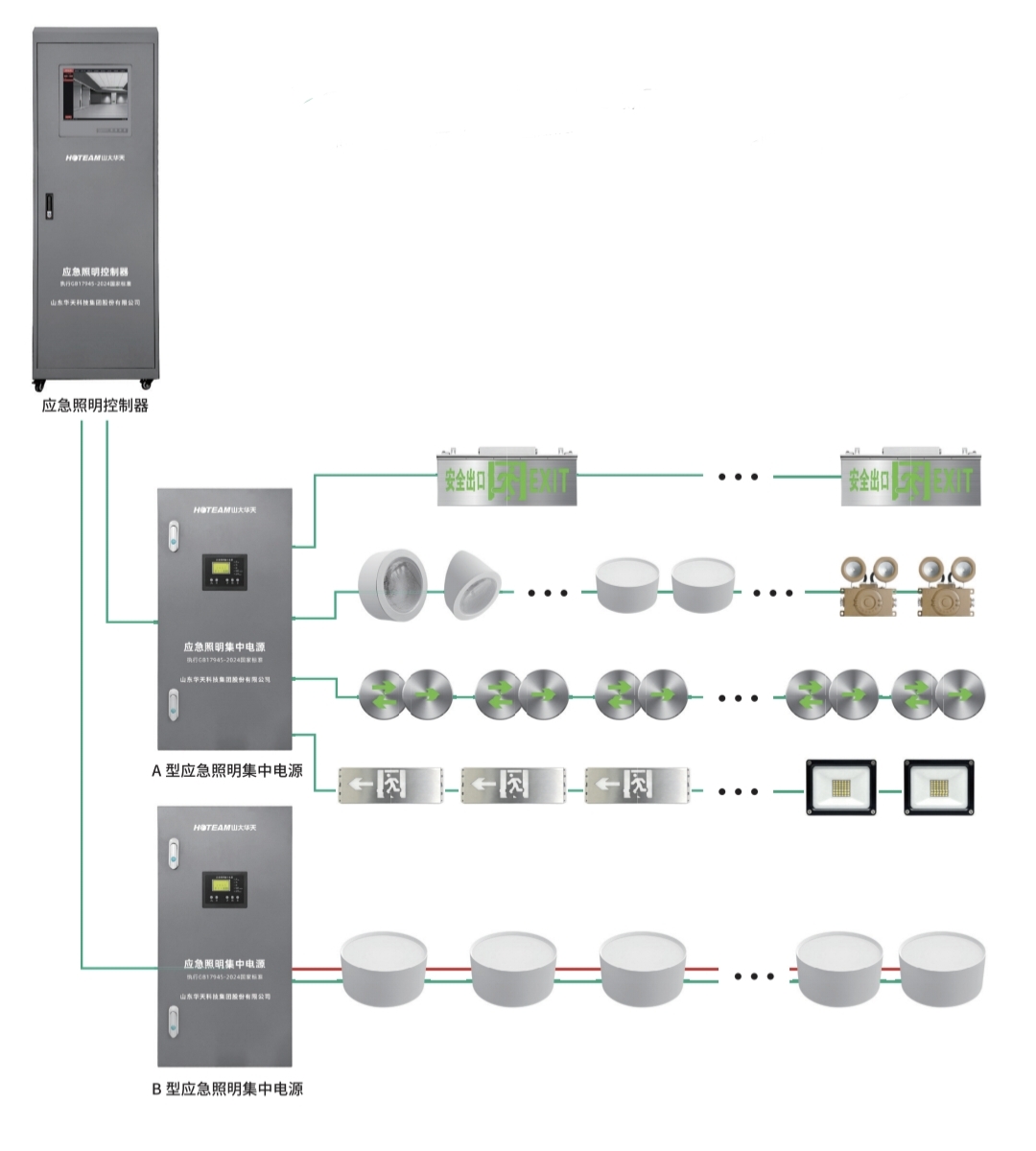

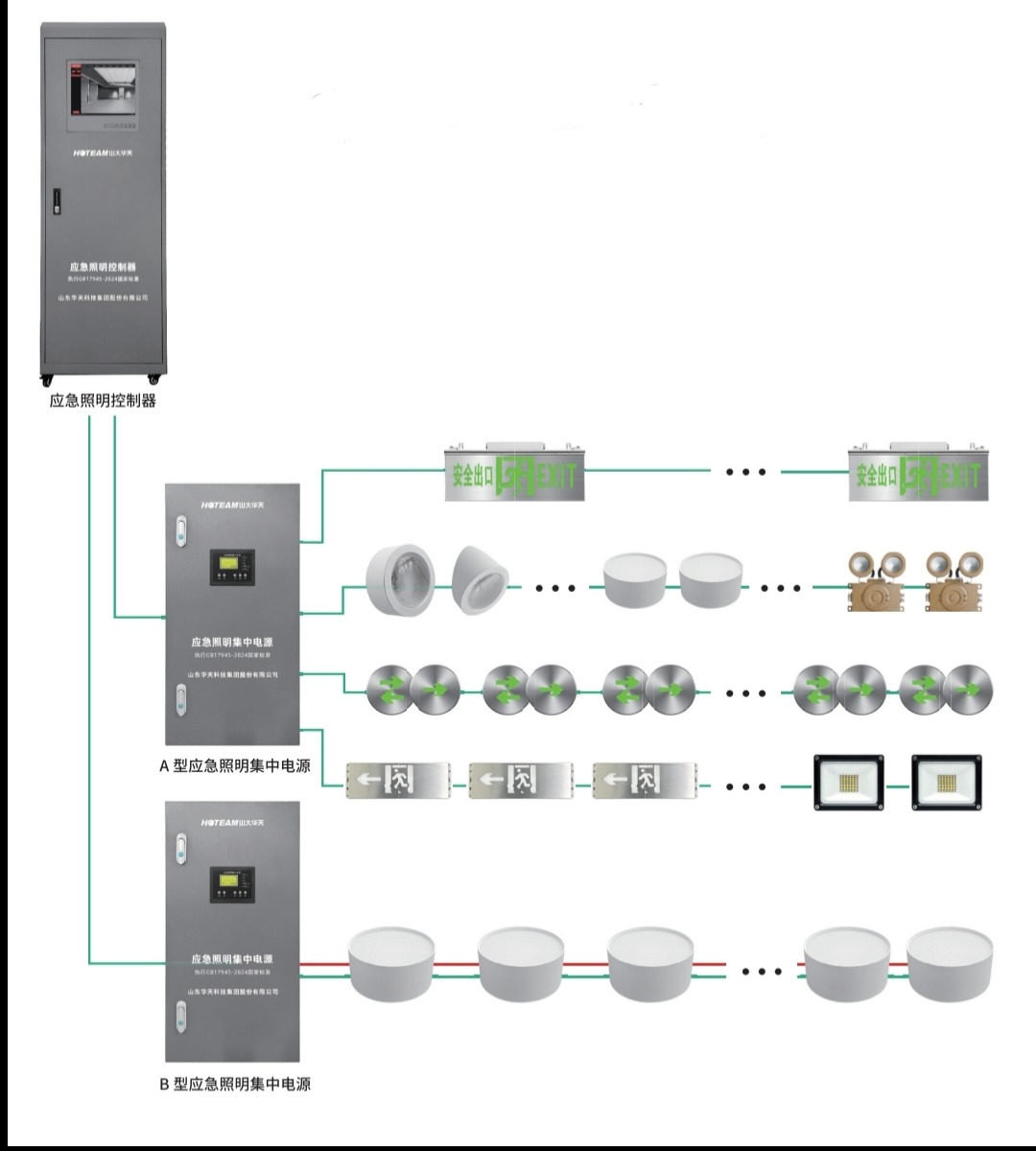

集中電源集中控制型系統由應急照明控制燈、應急照明集中電源、集中電源集中控制型消防應急燈具及相關附件組成。
該系統是華天科技集團研發的新一代智能系統，具有高智能、多功能、可靠性強、適應性廣等特點， 廣泛應用于軌道交通、城市基建、醫療衛生、文化體育、商業綜合體、現代人居等領域。
大空間建筑通道復雜，靜態、固定的疏散指示已無法滿足火災時安全可靠疏散的需求，這類指示無法根據火勢、煙霧走勢等實時信息靈活調整指引方向。要實現快速安全疏散，需引入動態疏散理念，依據實時火災信息，及時調整并優化疏散路徑。
該系統基于智能網絡技術，實時監控系統內電源、配電箱、應急標志燈及應急照明燈的工作狀態， 可與火災自動報警系統實現聯動，獲取火災報警信息，配合自有專利技術，根據報警信息，實時計算最優疏散路徑，自動改變標志燈指向，為人員疏散提供科學、精準的動態指引，保障現場人員安全撤離。
該系統基于自有專利技術，依靠燈具內部電路實現自動搜索與身份核驗，無需人工抄寫燈具地址或手動錄入系統，徹底規避傳統模式中“逐個抄錄-手動錄入-反復校驗”的繁瑣流程，配合控制器程序完成燈具自動布局，重構了燈具管理的全流程，大幅減少了人力工作量，提升了系統的規范性與可靠性。
該系統產品符合《消防應急照明和疏散指示系統》(GB17945-2024)、《 消防應急照明和疏散指示系統技術標準》(GB51309-2018)等強制性國家標準要求，經國家消防電子產品質量監督檢驗中心型式試驗檢驗合格，通過應急管理部消防產品合格評定中心消防產品強制性認證(CCCF認證) , 已獲取相應型式試驗報告及消防產品認證證書。
集中電源 集中控制型特點
24小時不間斷自動巡檢
實時掌握系統各電源及燈具狀態，確保關 鍵時刻燈具的可用性，滿足現代智能建筑 對消防應急照明的要求。
無極性可任意分支接線方式
燈具供電與通訊采用無極性接線方式并 且可任意分支，可適用兩線或四線，提高 了系統連接的便利性與可靠性。
LED 光源，節電環保
應急標志燈與應急照明燈均采用LED光源， 節能環保；標志燈具可進入節電工作模式。 》不間斷巡檢，維護簡便快捷
應急照明控制器可對消防應急燈具進行 巡檢，及時發現燈具異常，提醒維護人員 對燈具或線路進行檢修。
集中電源供電，便于維護
應急標志燈和應急照明燈由集中電源提 供工作電源，便于維護。
系統應用性廣
可同時提供A、B型電源系統解決方案；
A 型電源電壓：DC36V/DC48V,
B 型電源電壓：AC220V。
02-應急照明控制器
產品概述
應急照明控制器是對集中控制型消防應急燈具、應急照明集中電源進行綜合管理控制的設備，應急照明控制器可以在線實時的監控各個燈具、集中電源、配電裝置的工作狀態和故障類型及所處位置，并作出相應的報警和記錄。當現場發生險情，火災報警控制器將火警信號通過串口、干接點等方式，將火警信息傳送至應急照明控制器，應急照明控制器接收信息并做出響應使整個消防應急和照明疏散指示系統進入應急狀態，引導人員疏散至安全地點。
功 能 特 點
人性化圖形監控界面，智能控制，維護簡便快捷： 設備圖標清晰明了，設備狀態實時可視化呈現，關鍵運行參數一鍵可查。
管理人員可在界面直觀觀察設備分布情況和工作狀態，可通過設備圖標對設備進行狀態查詢、設備控制、疏散方案調整等多項操作，方便維護與檢修。
智能路徑算法： 自有專利算法，準確快速計算逃生路線智能，出現火警時快速計算，引導正確逃生。
與火災報警系統聯動，火災信息輸入快捷： 應急照明控制器通過標準的串行接口或網口與火災報警系統 (FAS) 主機連接，接收火災位置信息，可自動生成針對每個報警點的最佳疏散路徑，也可根據預設方案對火災報警進 行響應。
系統兼容，組網便捷： 集中區域兼容型主機，滿足多類型，長距離的組網需求。界面與操作保持一致，無需進行二次學習，方便高效。
通訊兼容： 控制器兼容多種通訊協議，滿足串口、網絡通訊，高效應應對現場多樣的通訊距離要求，多元化的監控系統架構。

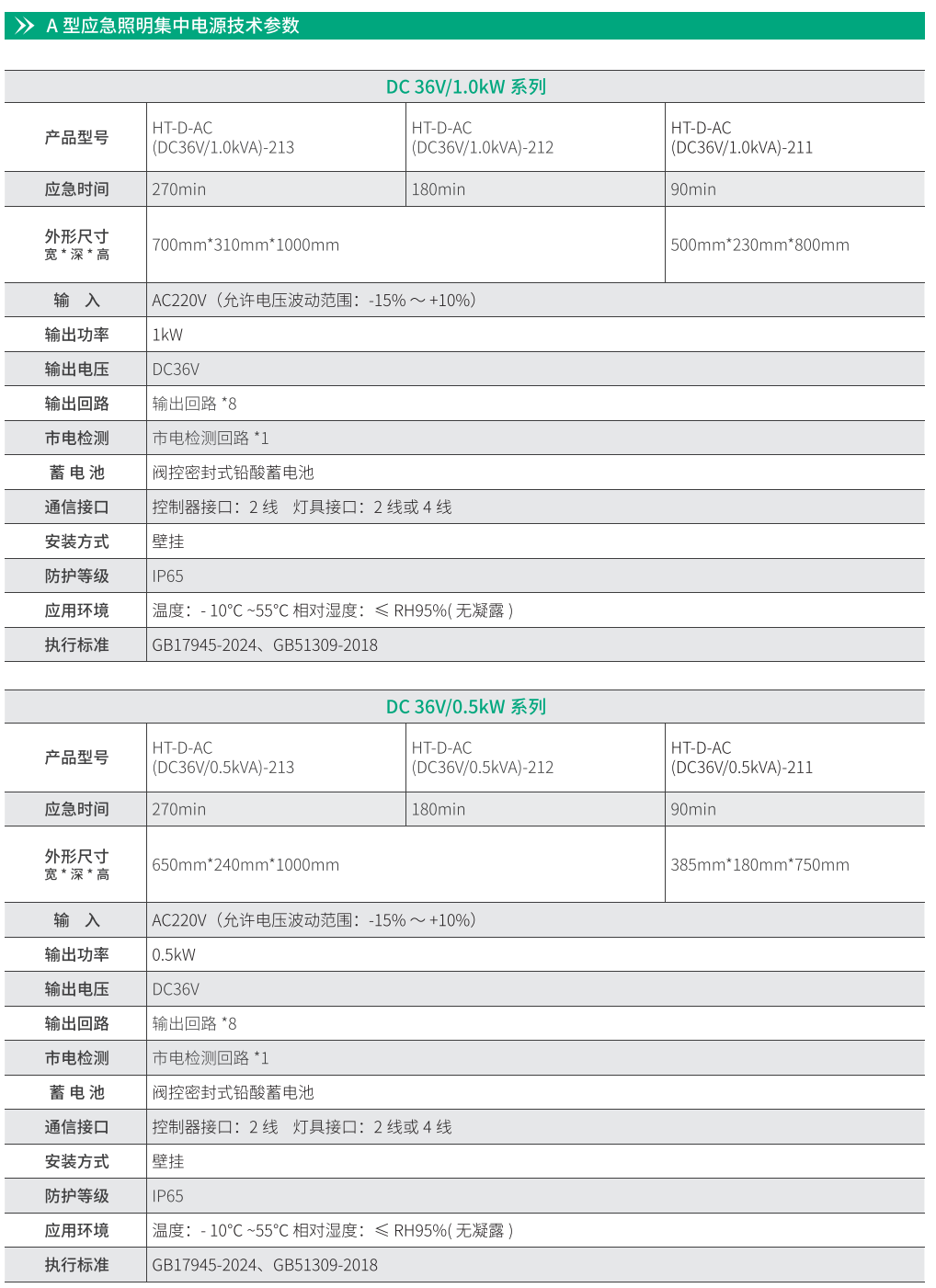

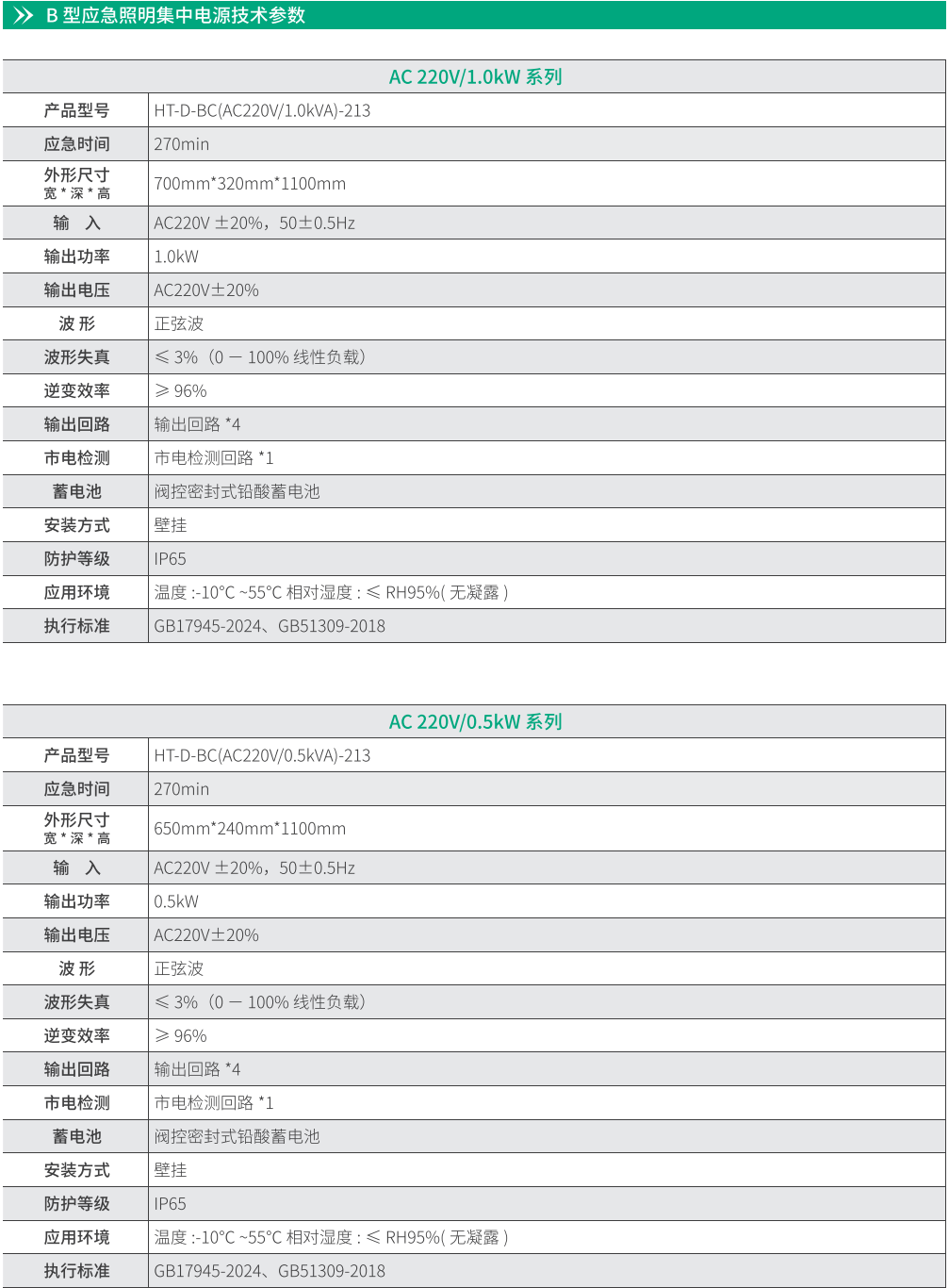

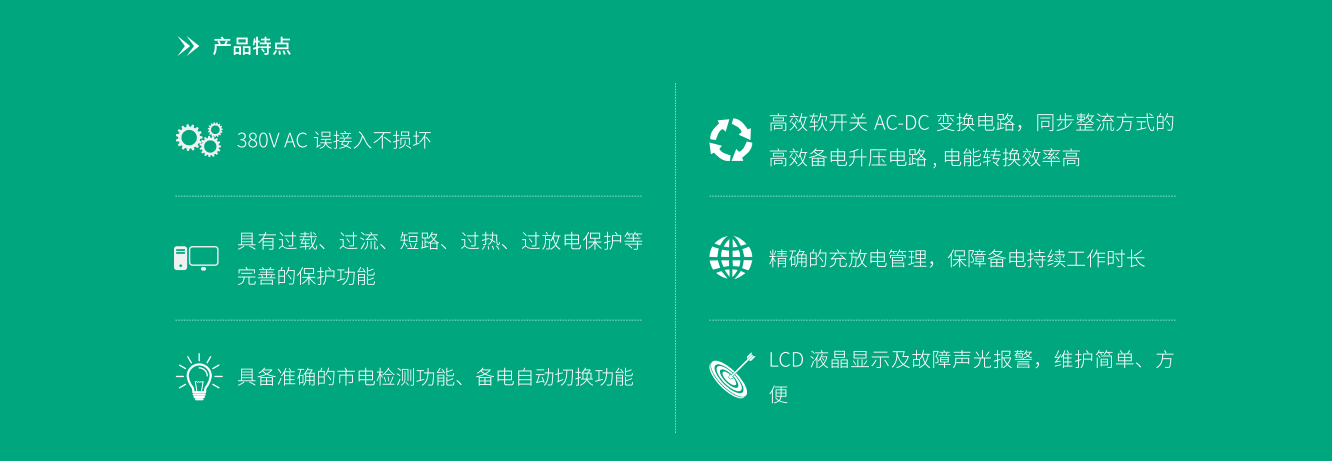

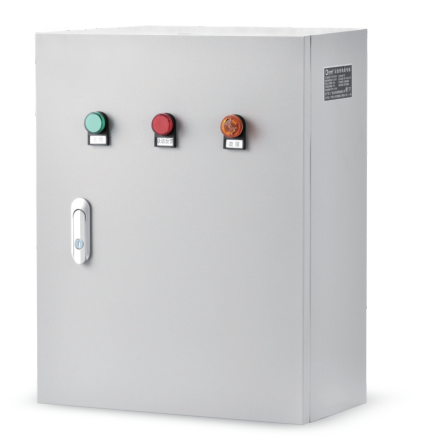

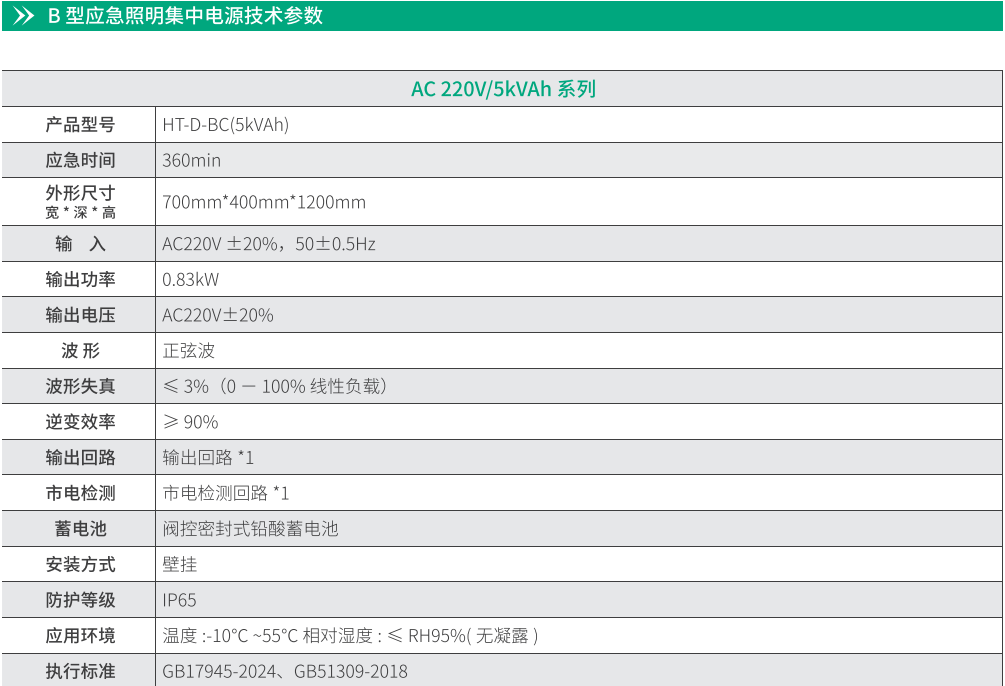

03-應急照明集中電源
產品概述
應急照明集中電源是消防應急照明疏散系統的核心配電設備，集供電、充電、通信及控制功能于一體。該設備 通過實時監測集中控制型消防應急燈具的運行狀態，并與應急照明控制器建立雙向通信，將燈具工作參數(如 電壓、電流、故障狀態等)上傳至控制器，接收控制器的指令信號。同時具備市電狀態檢測功能，可在市電異 常時自動觸發應急模式，快速聯動燈具完成點亮、熄滅等動作切換，確保緊急情況下疏散照明系統的可靠運行。
04-消防應急疏散標志燈具

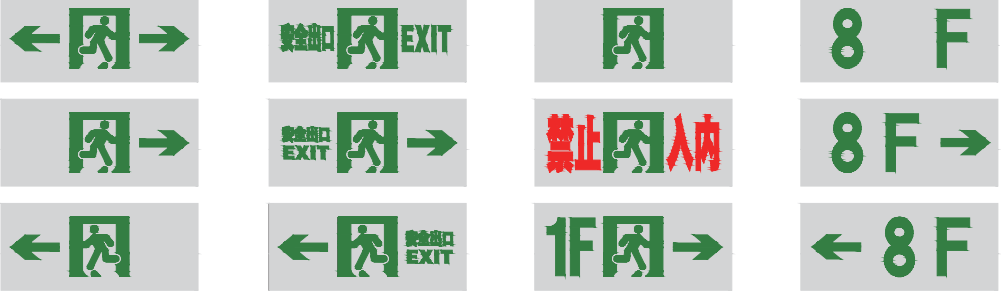

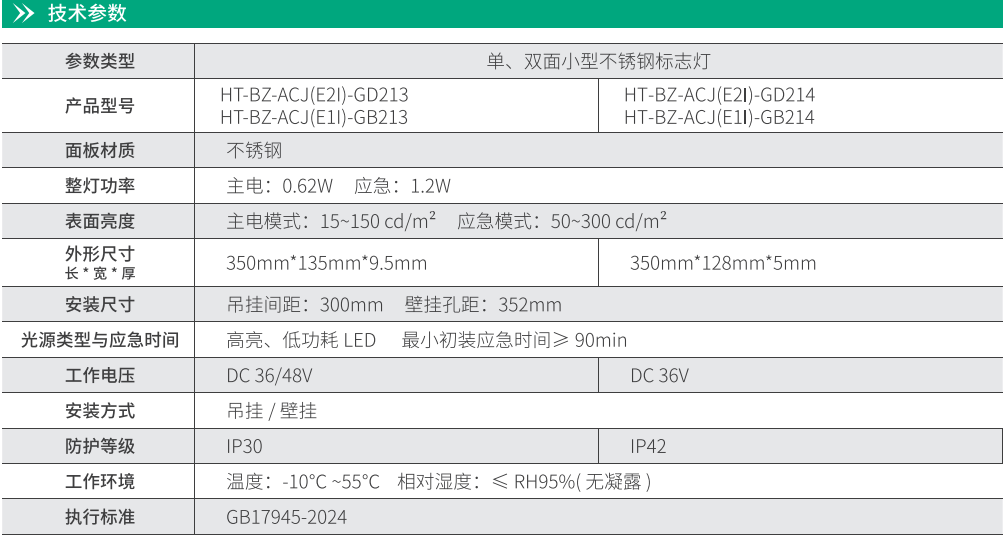

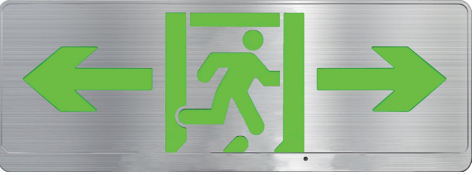

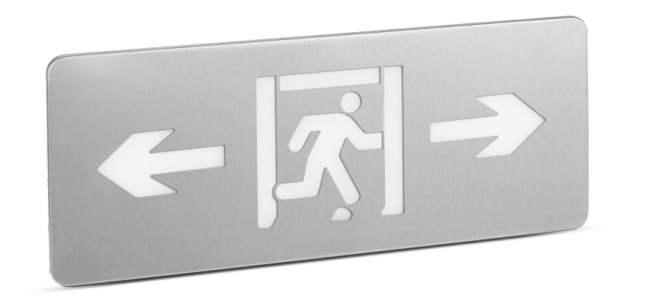

小型不銹鋼標志燈

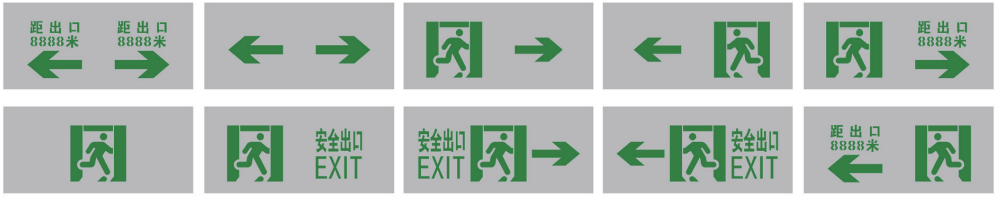

產品選型

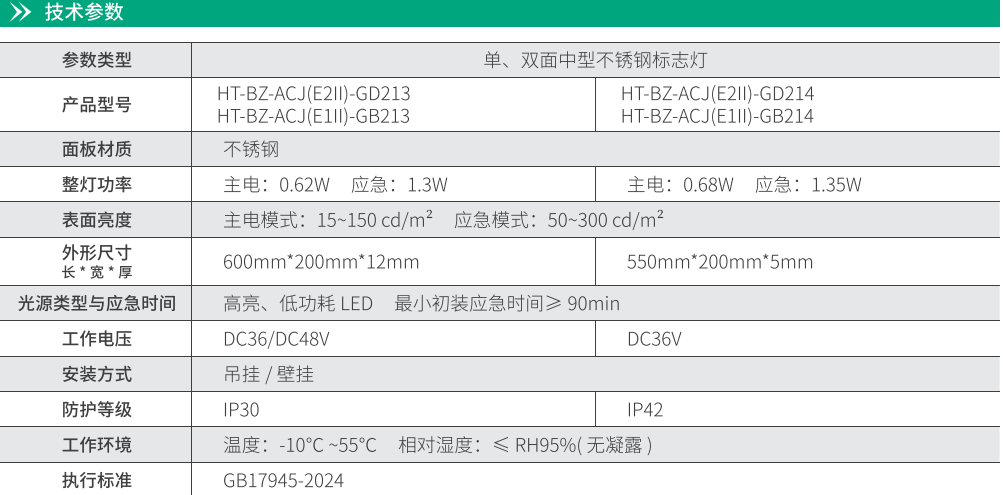

中型不銹鋼標志燈

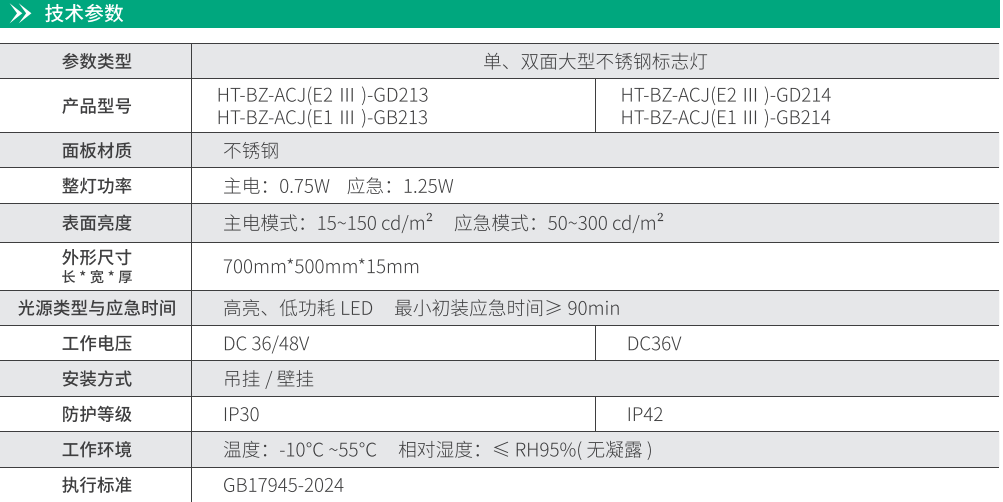

大型不銹鋼標志燈

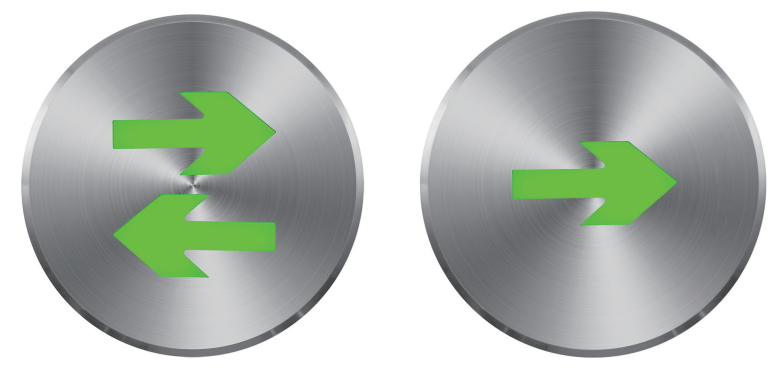

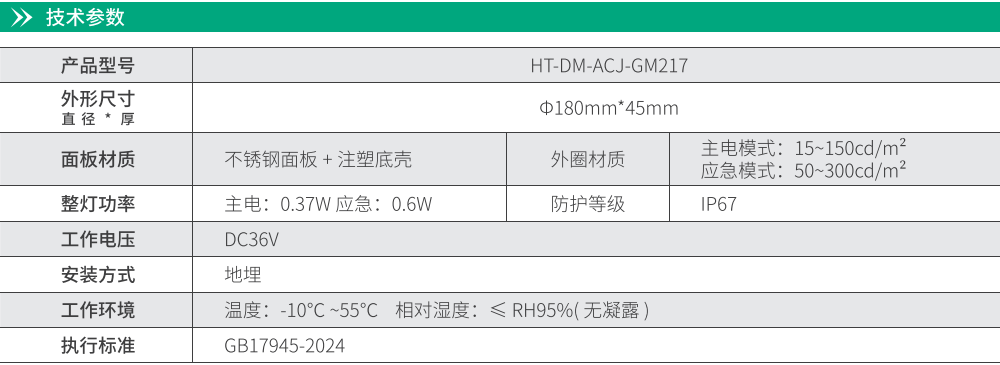

地埋燈具

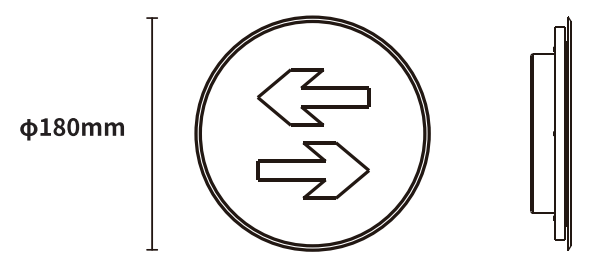

外觀尺寸
05-消防應急照明燈具

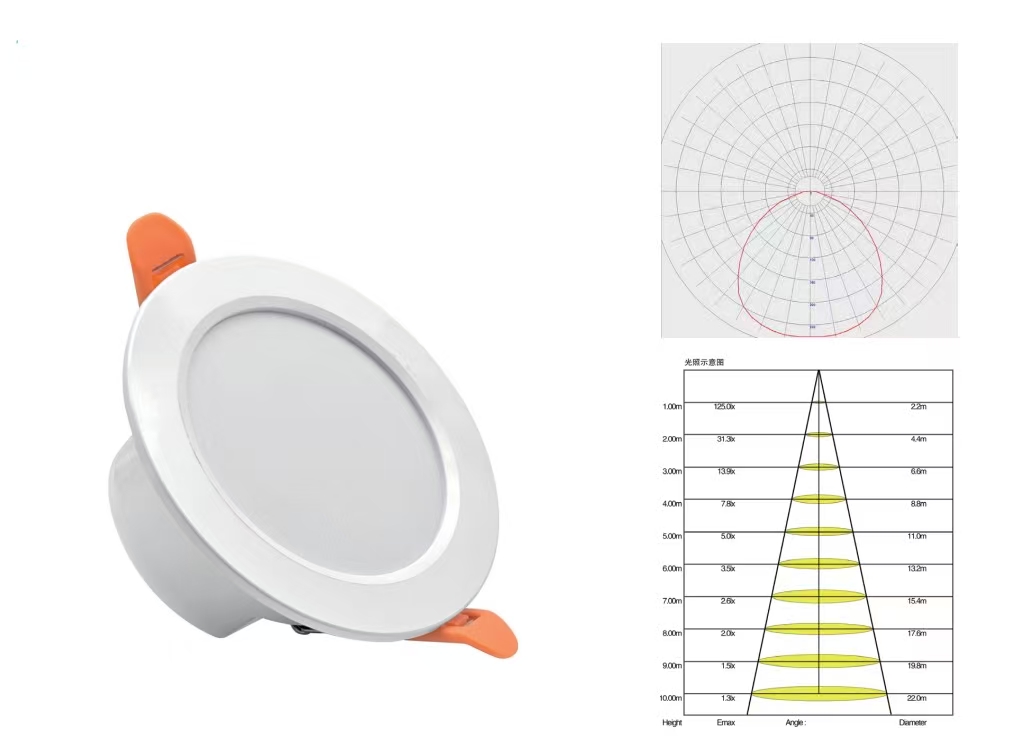

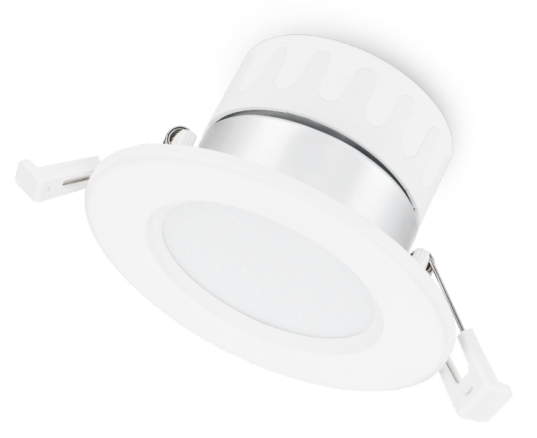

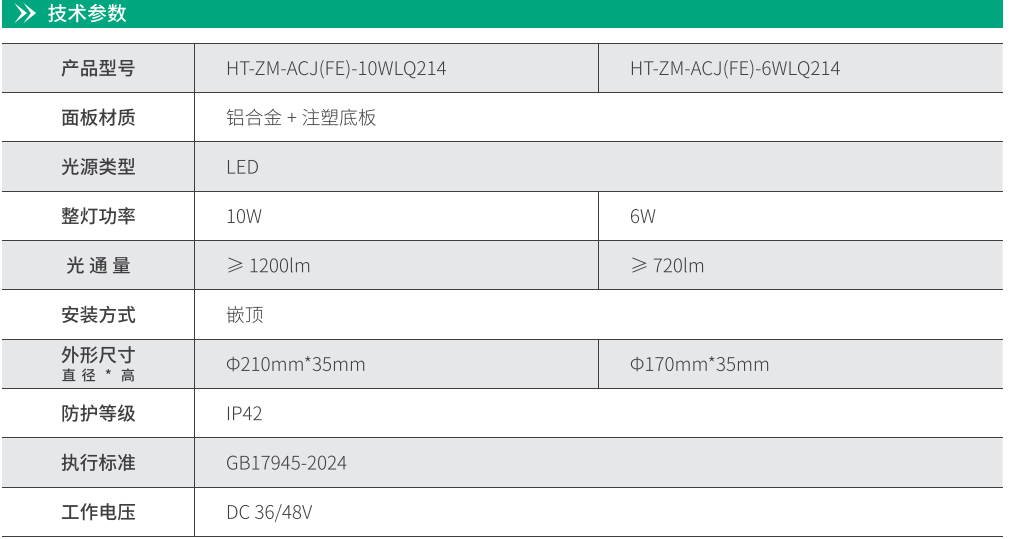

嵌入式筒燈

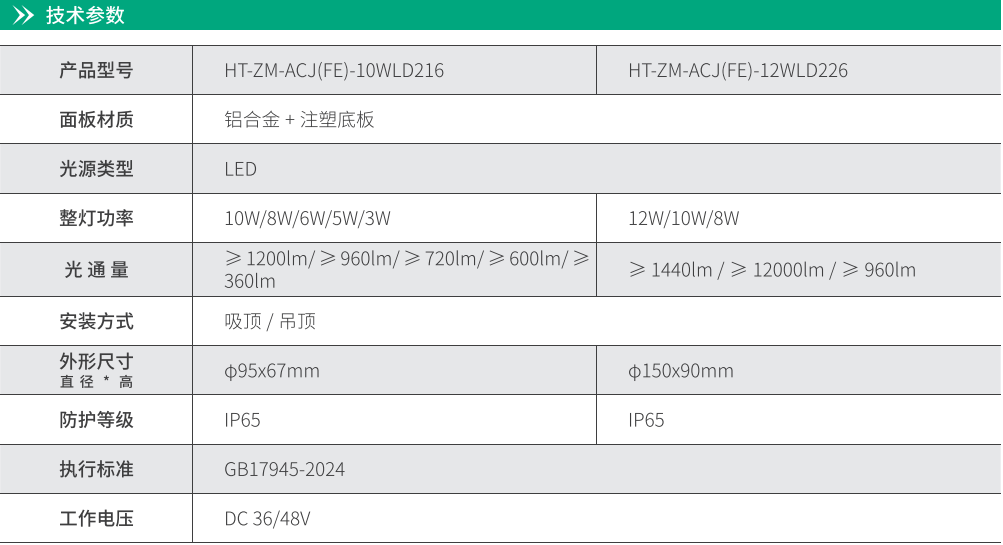

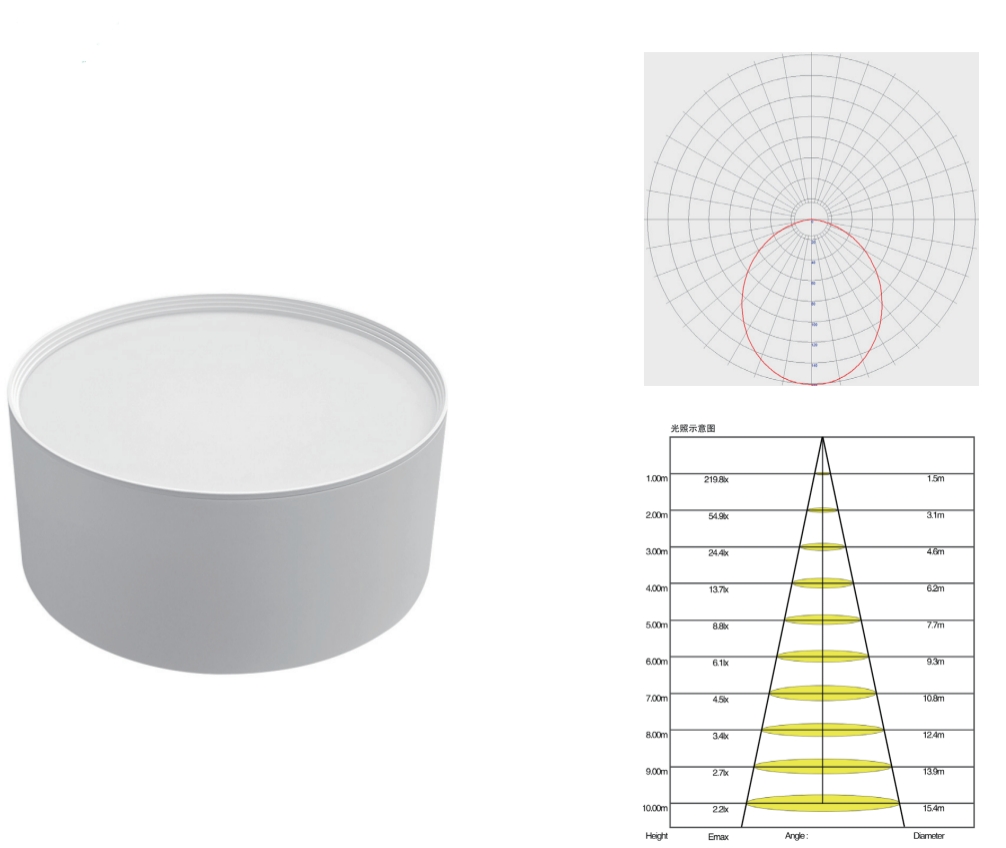

明裝筒燈

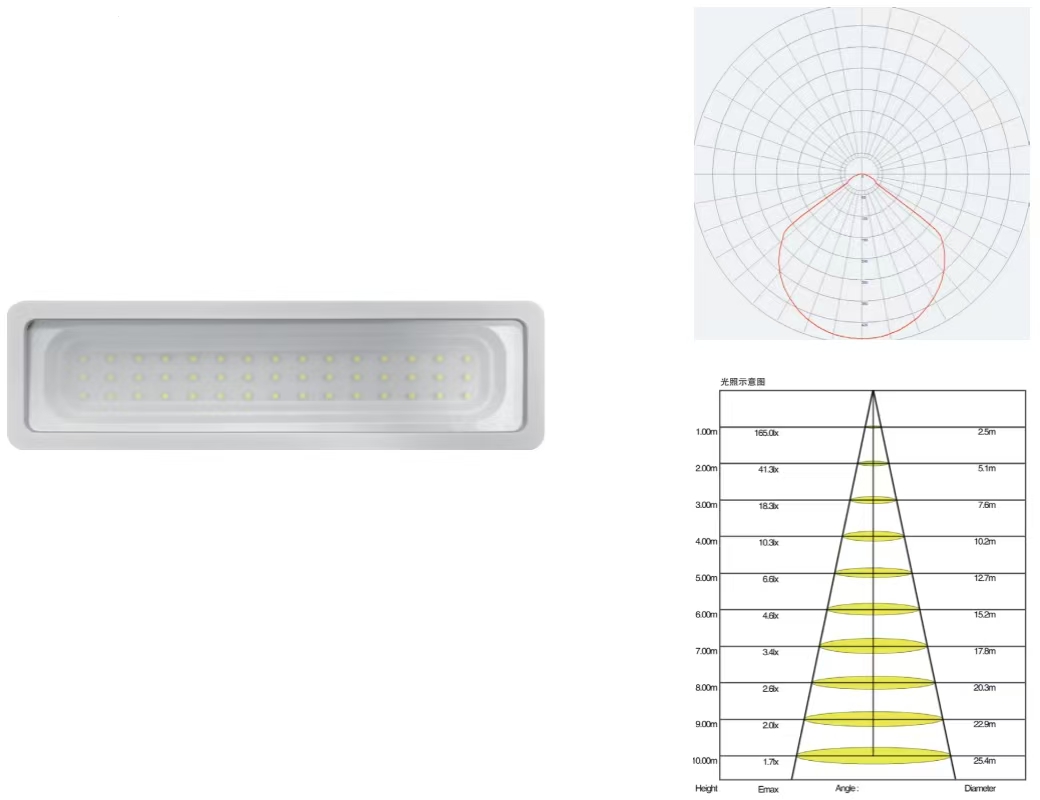

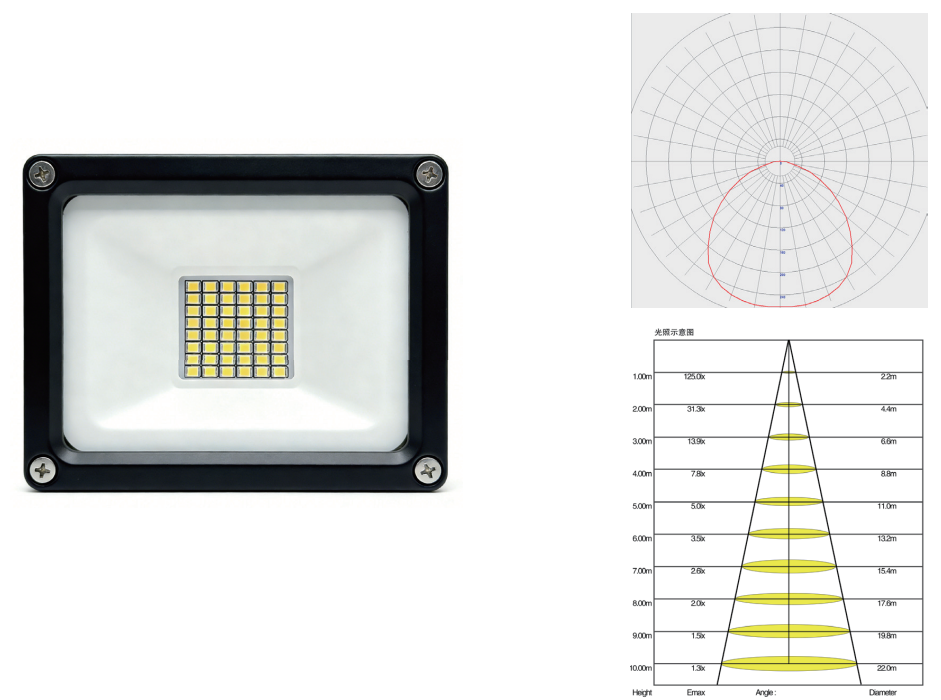

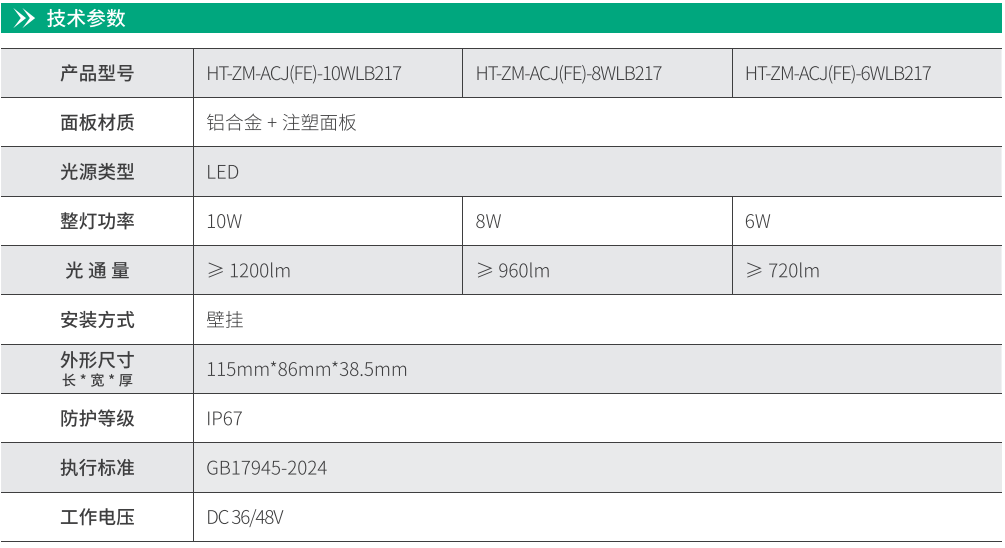

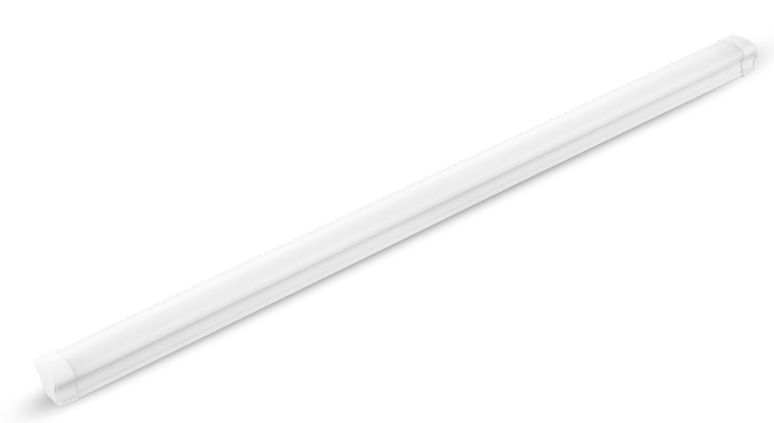

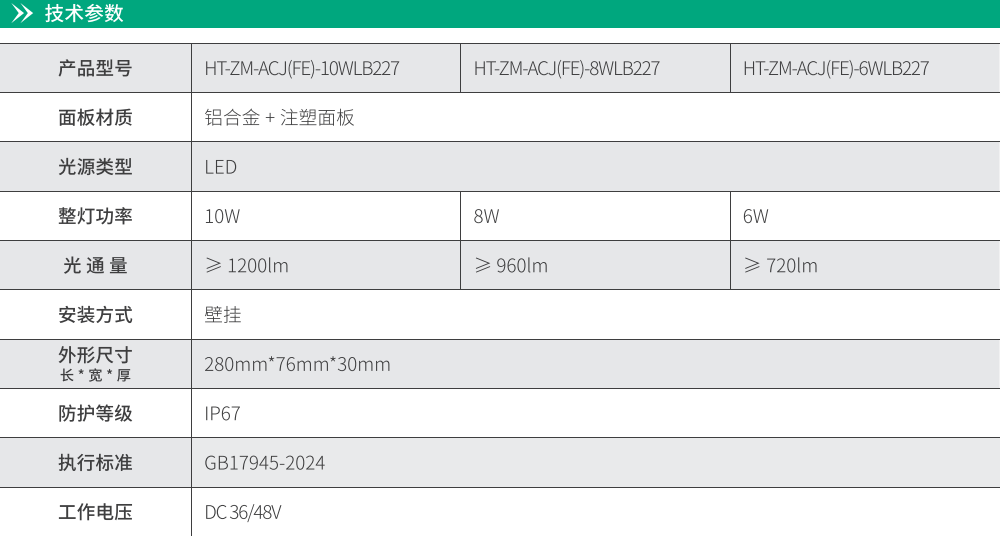

壁掛照明燈

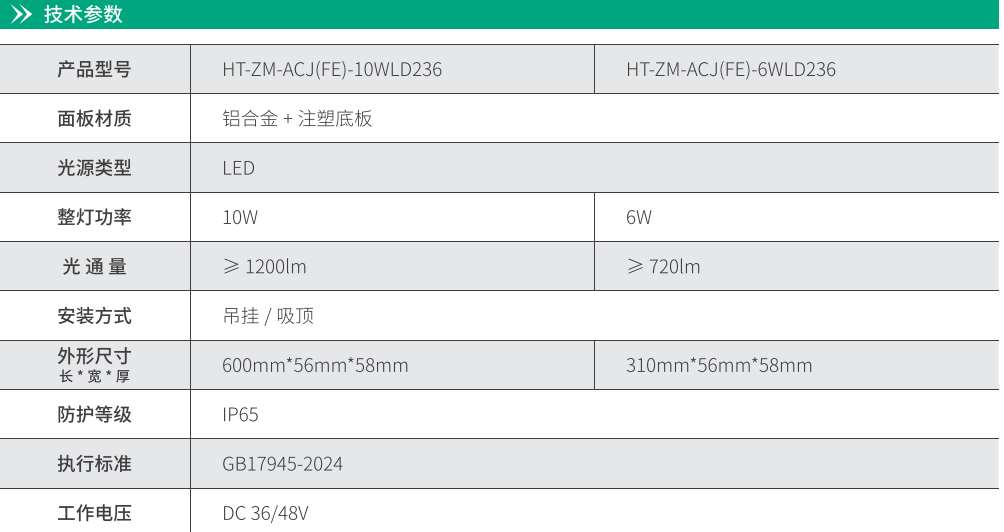

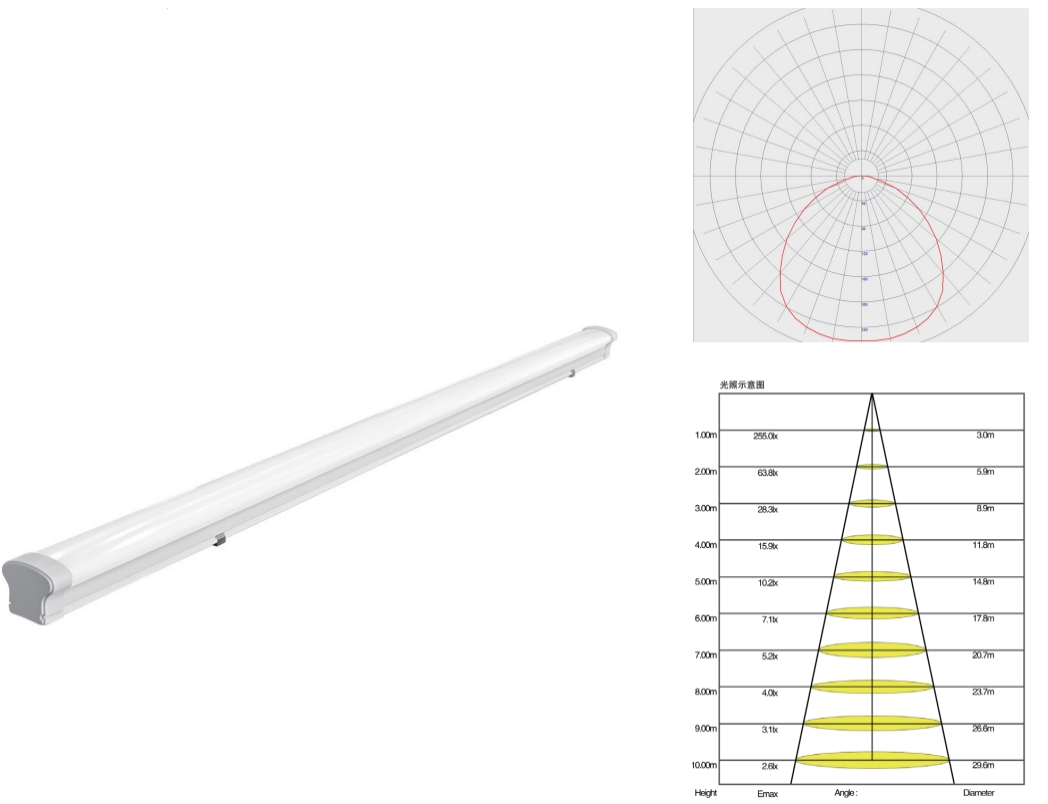

吊掛照明燈
壁掛照明燈

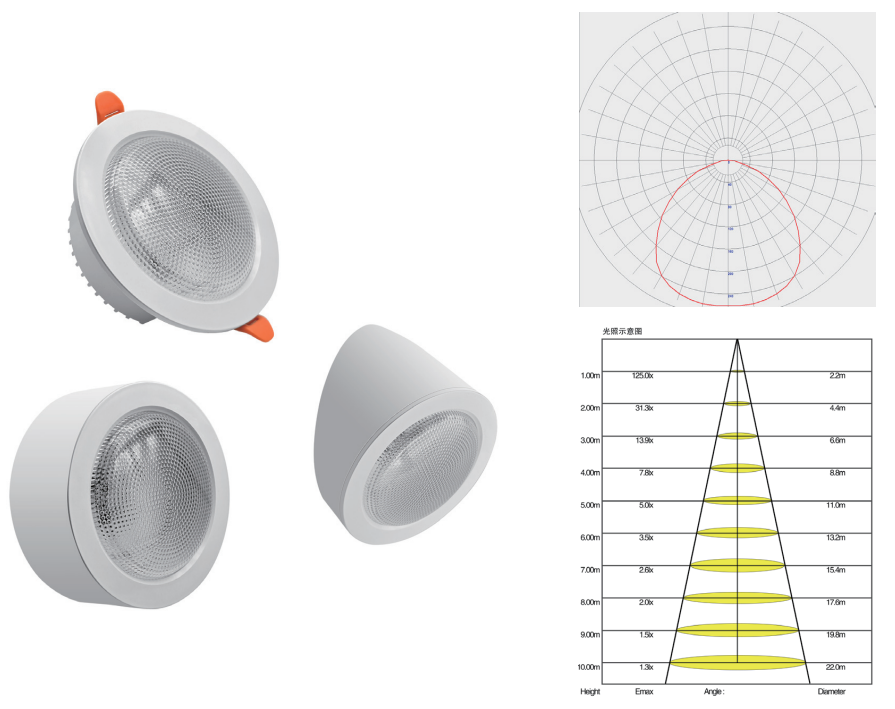

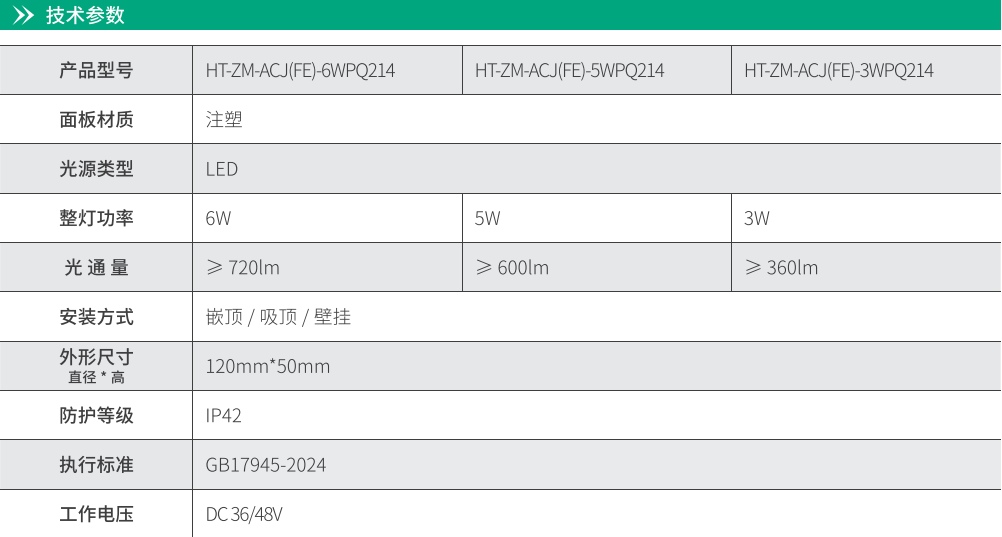

三合一筒燈
06-行業專用燈具

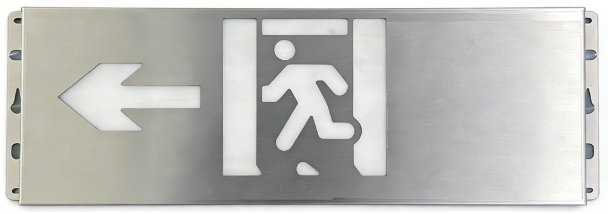

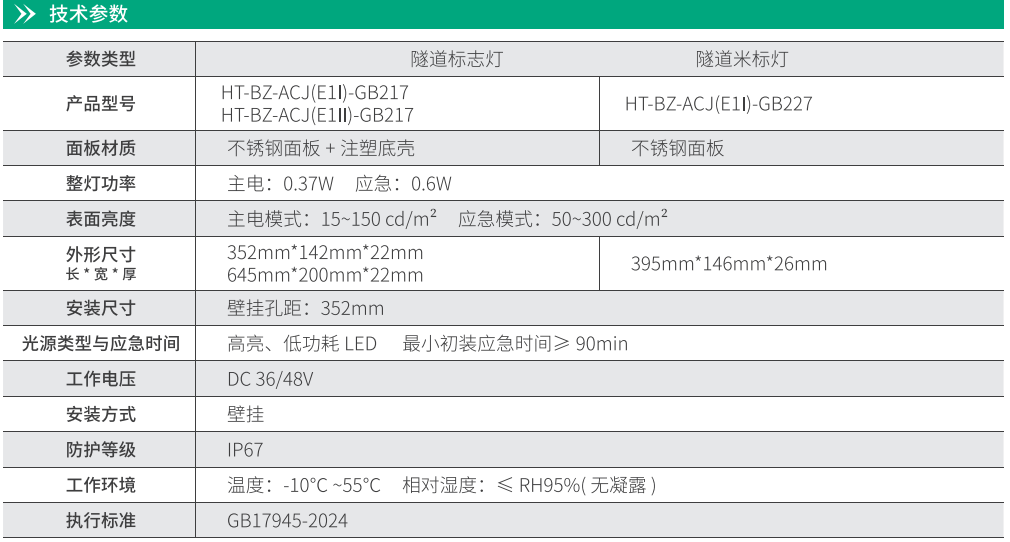

高防護隧道燈--應急標志燈
產品選型

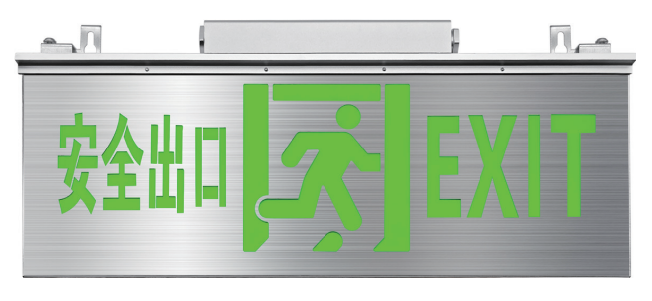

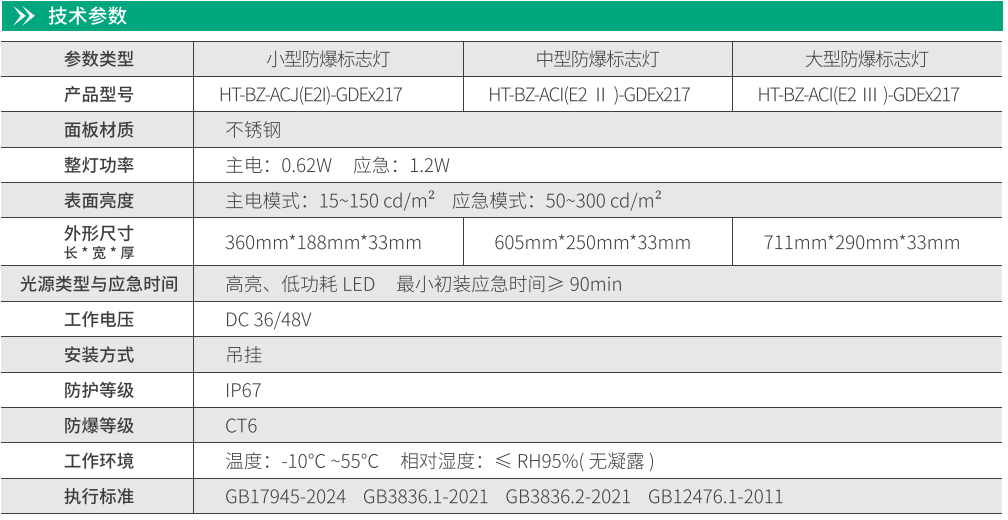

防爆標志燈具
產品選型

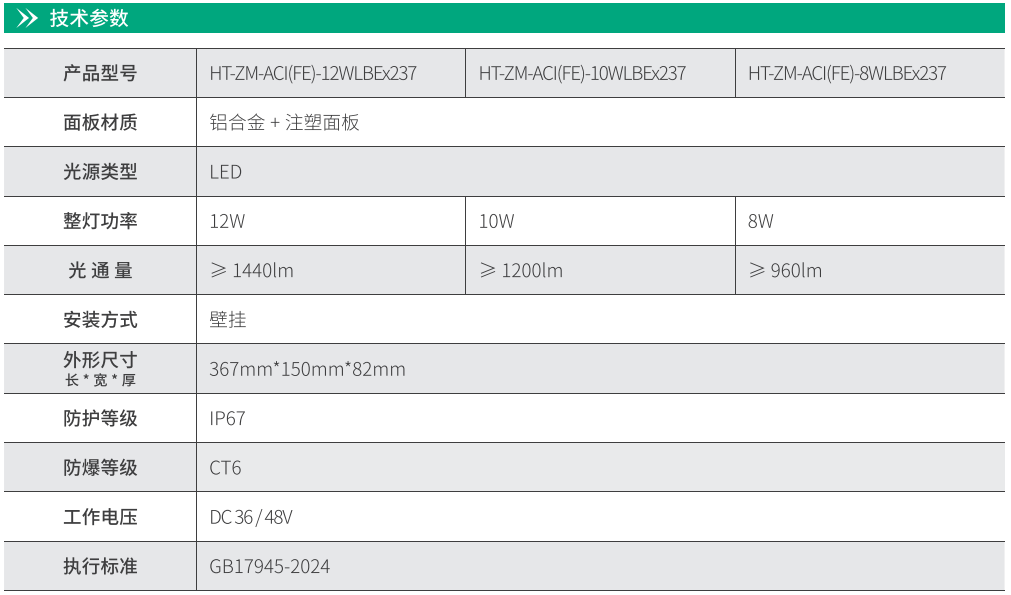

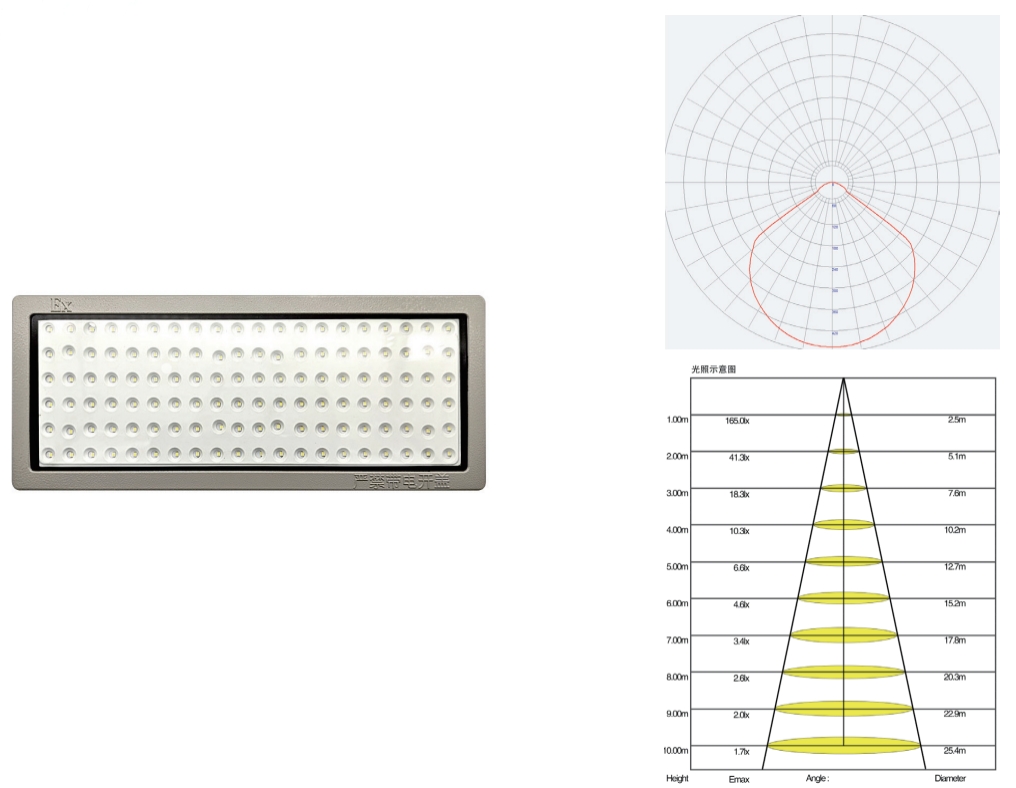

壁掛照明燈

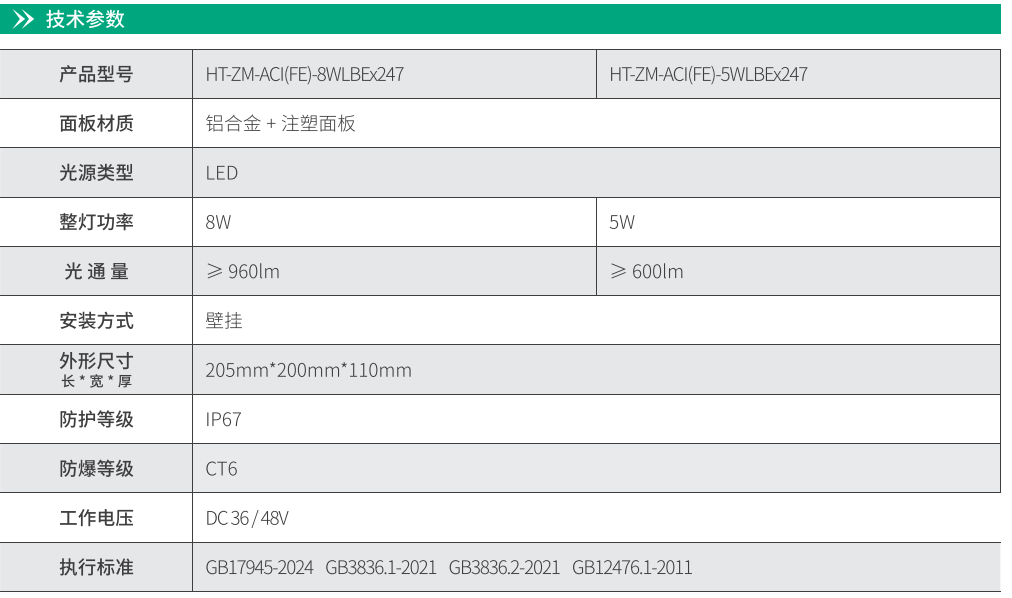

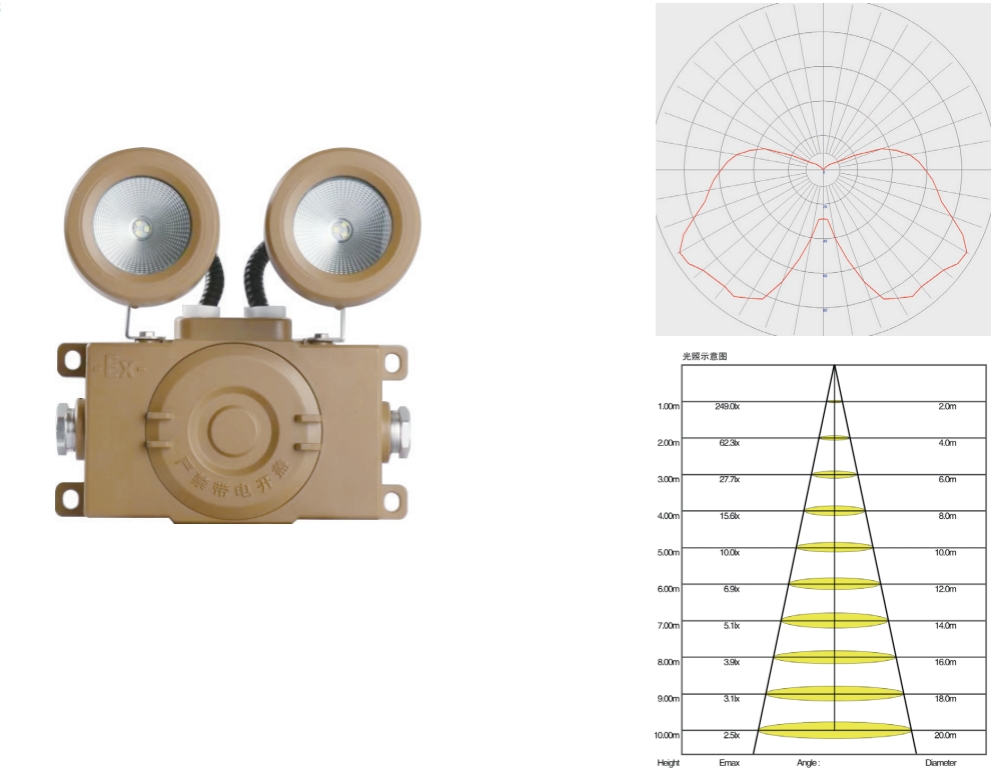

壁掛防爆雙頭燈

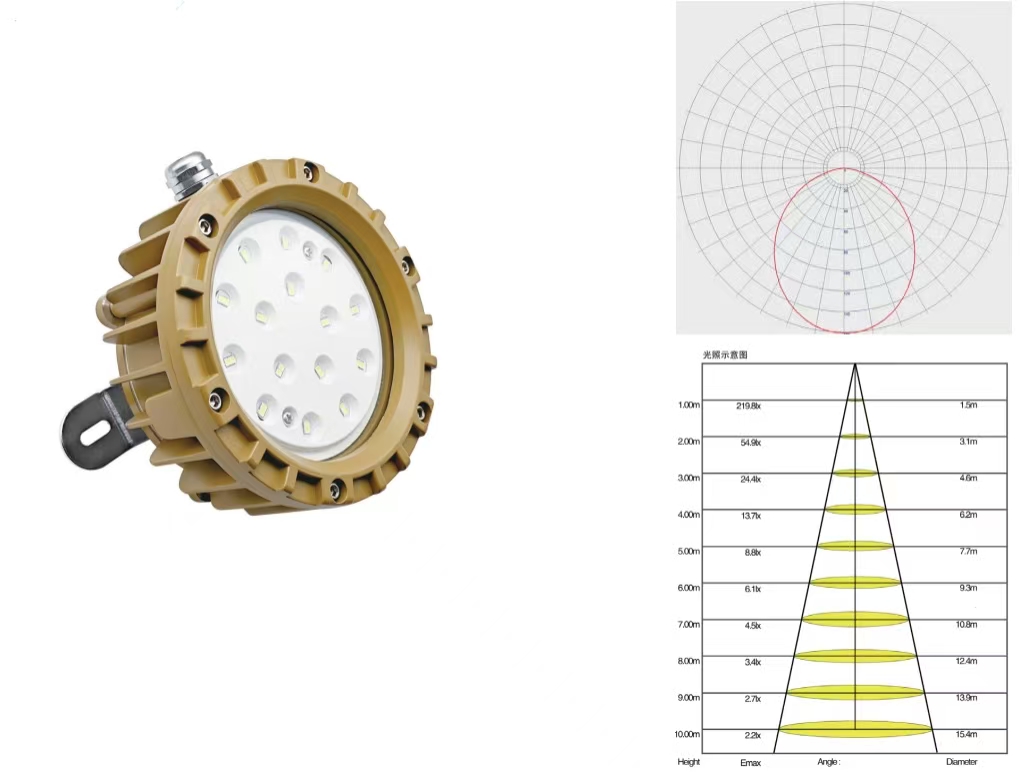

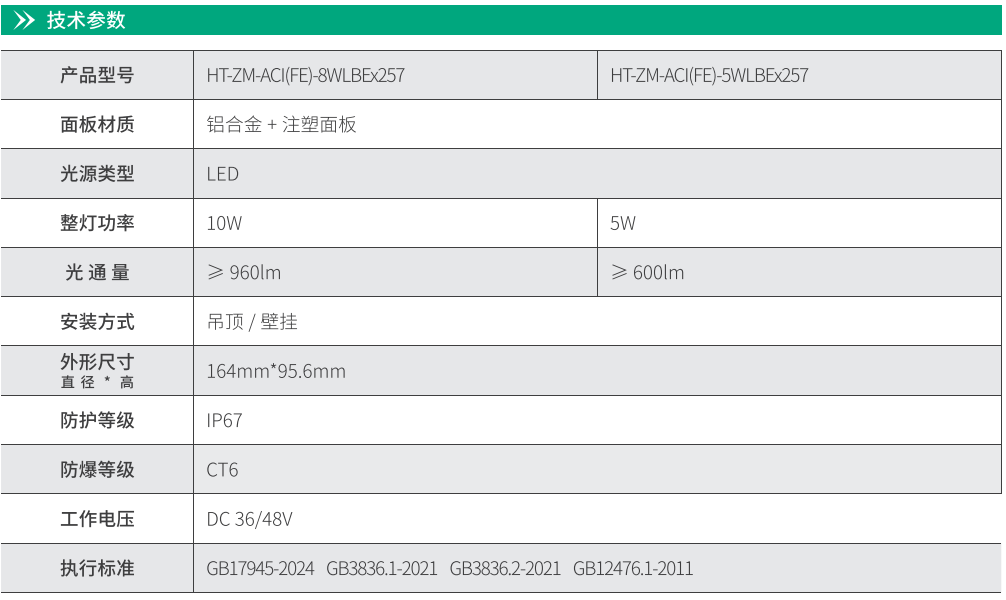

防爆吸頂燈
07-應用領域及解決方案
應用領域
應急照明控制器設置
設置于消防控制室內；無消防控制室的，應設置在有人值班的場所；
任一臺應急照明控制器控制燈具的數量不應大于3200盞。
應急照明集中電源設置
設置于值班室、設備機房、電氣管道井、弱電間、配電間或豎井內；
長距離隧道宜設置在隧道供電點附近；
單層多防火分區的每個防火分區配電間或豎井內；
多層建筑可若干層設置一臺集中電源；
集中電源額定輸出不應大于5KW;
設置在電氣豎井中的集中電源額定輸出功率不應大于1KW;
集中電源的輸出回路不應超過八路。
消防應急標志燈具的設置
下列部位或場所應設指示出口的消防應急標志燈：
建筑物內的安全出口；
多層、高層建筑中各樓層通向疏散樓梯間或防煙樓梯間前室的門口；
公共建筑室內最遠點至房間疏散門距離超過15m的房間出口；
下列部位或場所應設置指示疏散方向的消防應急標志燈：
疏散走道拐彎處；
地下室疏散樓梯間；
超過20m的直行走道、超過10m 的袋型走道；
人防工程；
避難間、避難層及其他安全場所；
設置在疏散走道的側面墻上時，高度宜底邊距地1m 以下，標志燈設置間距 不應大于10m;
在地面設置時，設置間距不應大于3m;
人員密集場所的疏散出口、安全出口附近應增設多信息復合標志燈具。
消防應急照明燈具的設置
設置于建筑物內的疏散走道、樓梯間、防煙樓梯間前室、消防電梯間及其前室、 合用前室和避難層(間);
配電室、消防控制室、消防水泵房、防煙排煙機房、供消防用電的蓄電池室、 自備發電機房、電話總機房以及發生火災時仍需堅持工作的其它房間；
無自然采光或夜間使用的公共場所及公共場所內流動人員數不少于5人的房間；
寄宿制幼兒園和小學的寢室、老年公寓的房間、醫院的病房和監護室等需要救援人員協助疏散的場所；
室內步行街、隧道兩側、人行橫通道和人行疏散通道等人員密集場所；
照明燈照度設計應滿足GB51309《 消防應急照明和疏散指示系統技術標準》規定。

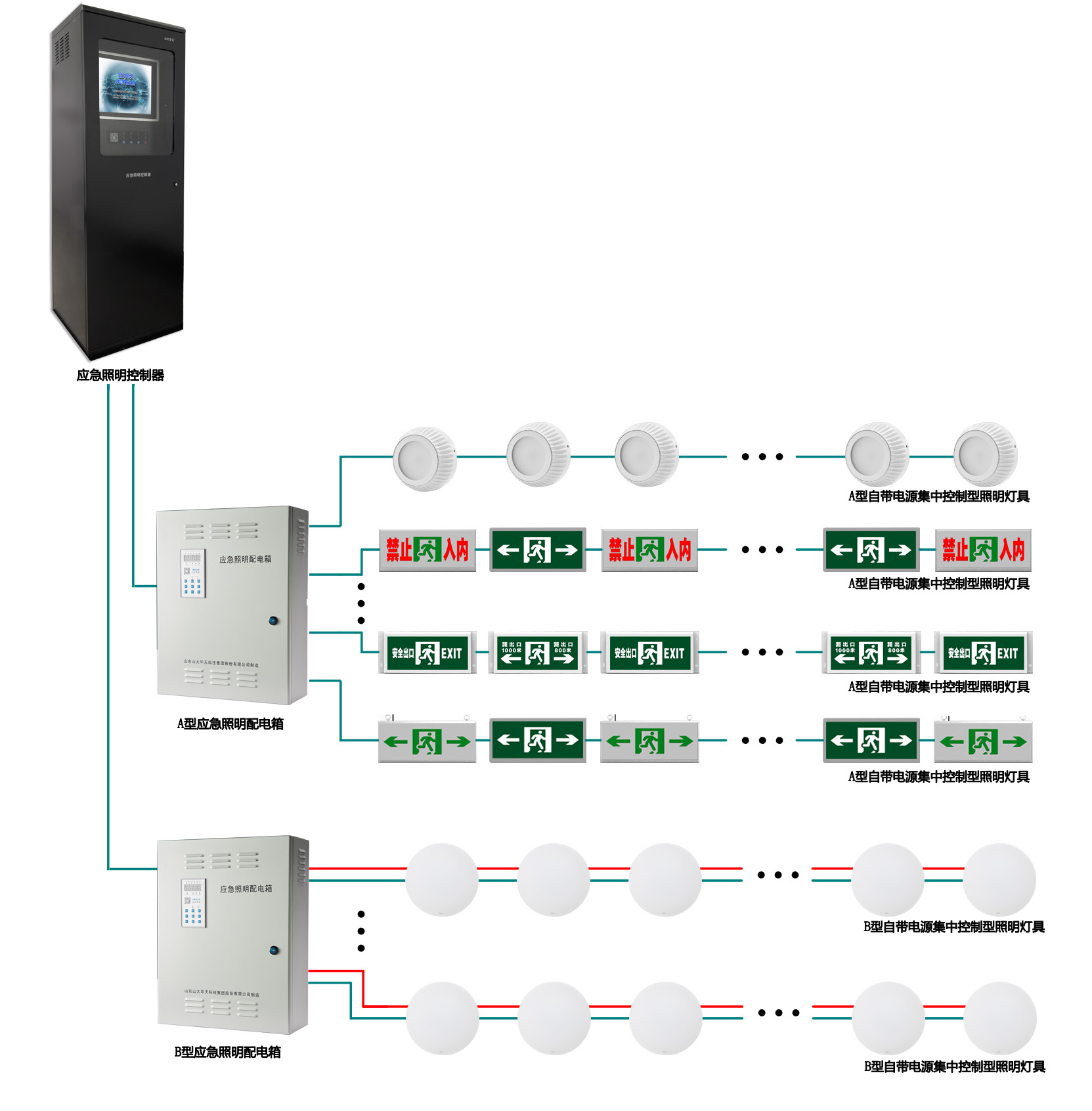

設有火災自動報警系統的住宅類項目智能疏散系統應用圖例
應用場所
GB51309 中要求設有火災自動報警系統的住宅類項目
系統特點
系統類型為集中電源集中控制型/自帶電源集中控制型。
系統由應急照明控制器、應急照明集中電源裝置/應急照明配電箱、集中控制 型消防應急燈具等組成。
應急照明控制器放置于24h 有人值班場所。
應急照明集中電源/應急照明配電箱安裝在對應樓層配電間，采用集中與分散 結合供電方式給終端應急燈具供電。
控制器主機可實現系統設備狀態圖及燈具平面圖顯示，可設置動態疏散指示方案(可選)。
各類公建、人員密集場所智能疏散系統應用圖例
應用場所
GB51309《 消防應急照明和疏散指示系統技術標準》中3.1.2要求設置消防控 制室的場所(各類公建、商場、醫院、學校、辦公樓、展覽中心等人員密集場所)。
系統特點
系統類型為集中電源集中控制型。
系統由應急照明控制器、應急照明集中電源和集中電源集中控制型消防應急燈具等組成。
應急照明控制器放置于消防控制中心(消防控制室)。
應急照明集中電源安裝在各樓層配電間，采用分散式供電方式給終端應急燈具供電：
一般場所選用A 型應急燈具，局部空間大于8米應選用B 型燈具；
控制器主機可實現系統設備狀態圖及燈具平面圖顯示，可設置動態疏散指示方案。
城市軌道交通、隧道、地下管廊項目智能疏散系統應用圖例
應用場所
城市軌道交通、隧道、地下管廊等項目
系統特點
系統類型為集中電源集中控制型。
系統由應急照明控制器、應急照明集中電源裝置和集中電源集中控制型消防應急燈具等組成。
應急照明控制器放置于對應車站車控室。
應急照明集中電源安裝于車站對應位置配電間。
地鐵隧道內，配接燈具的范圍不宜超過1000m, 配接燈具的范圍不應超過一個 區間的1/2。
疏散指示燈沿區間中隔墻兩側每隔10m布置，距離車站與區間分界里程、區間中心分界里程始端1m布置。
安裝于隧道內的標志燈具均需滿足防護等級IP67 要求。
控制器主機可實現系統設備狀態圖及燈具平面圖顯示，可設置動態疏敢指示方案。
